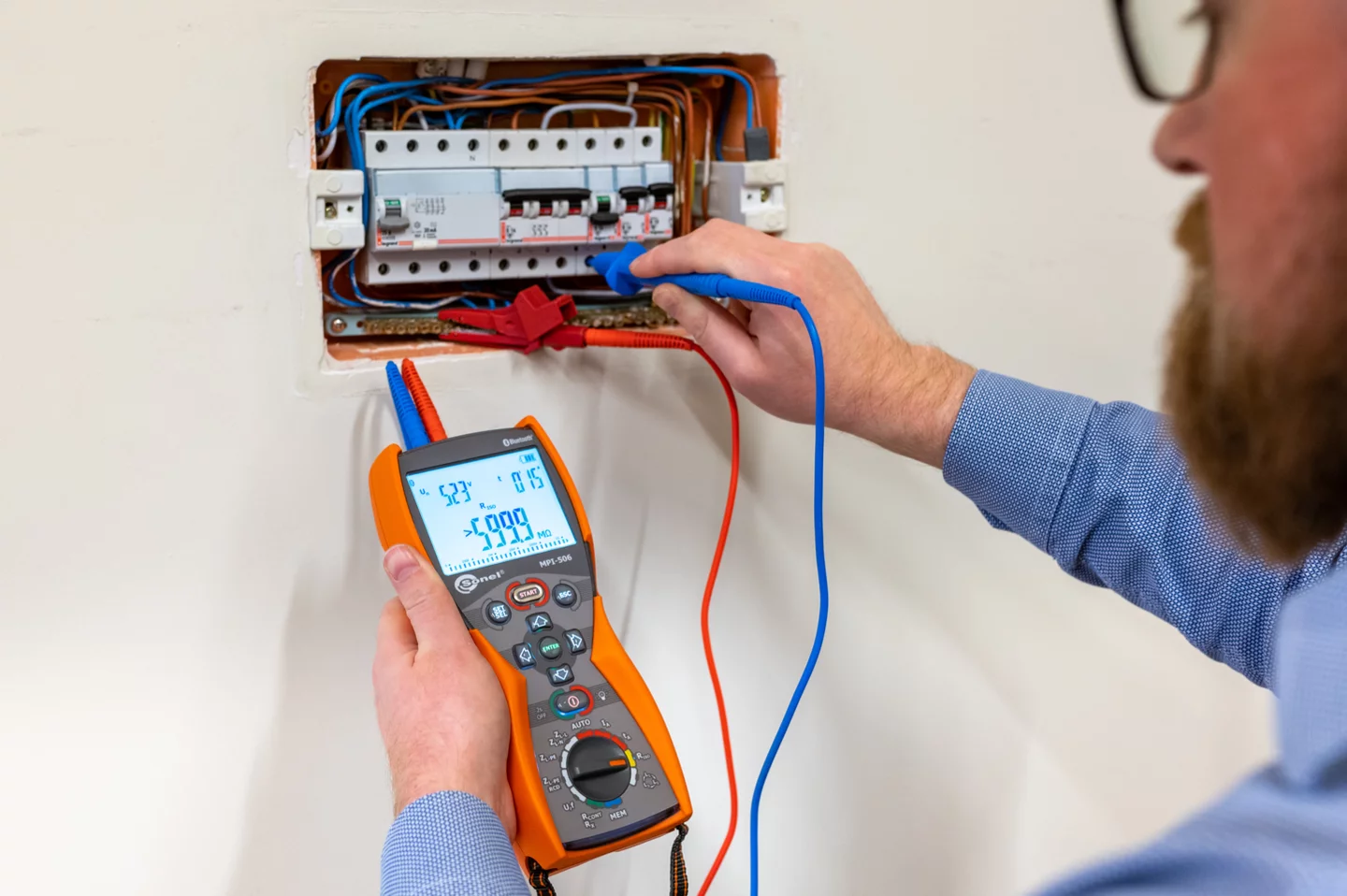

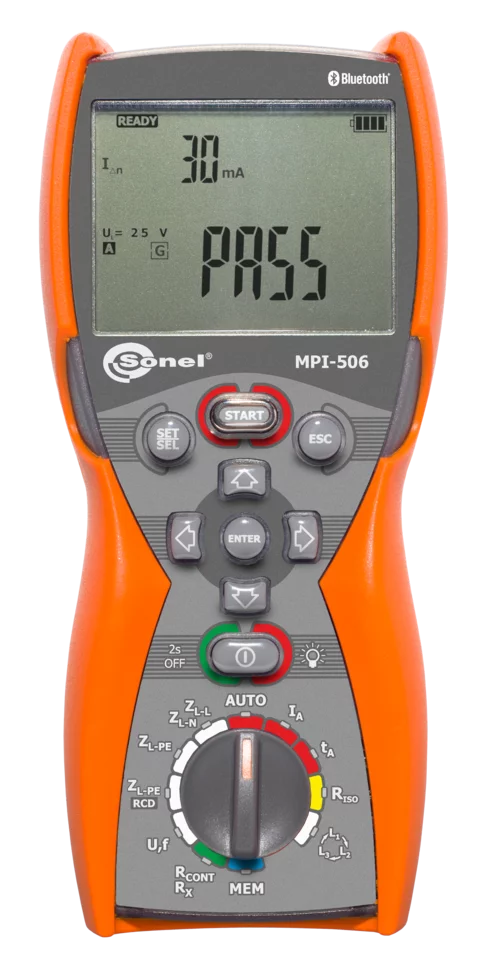

SONEL MPI-506 多功能電氣裝置儀表

特色

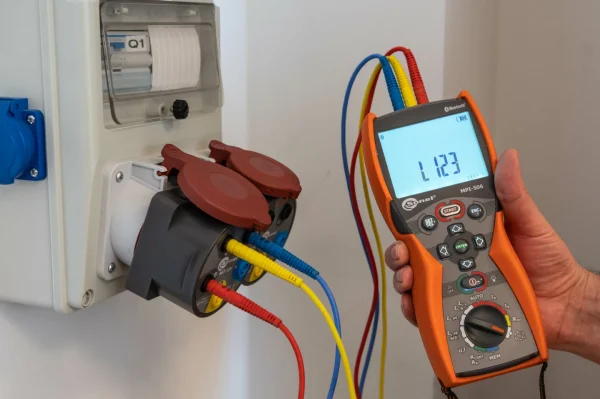

短路迴路參數的測量
- 在額定電壓：220/380 V、230 V/400 V、240/415 V 和頻率 45…65 Hz，工作電壓範圍：180…460 V 的網絡中測量短路迴路阻抗
- 短路迴路電阻 R 和短路迴路電抗 X 的指示
- 使用 15 mA 電流測量短路迴路阻抗，而不使 RCD 斷路器跳閘
- 最大測試電流：7.6 A（230 V 時）、13.3 A（400 V 時）
AC、A型RCD斷路器測試
- 測試額定電流值為 10、15、30、100、300、500 mA 的快速、短延時和選擇性 RCD
- 電流 0.5 I _Δn , 1 I _Δn , 2 I _Δn , 5 I _Δn的 I _A脫扣電流和脫扣時間 t _A的測量
- 無 RCD 跳閘的R _E和 U _B測量
- 擴展 RCD 測量 AUTO 功能，可測量低電流Z _L-PE
- 在一次 RCD 跳閘期間測量 I _A和 t _A
絕緣電阻測量
- 測試電壓 100 V、250 V、500 V
測量保護導體和等電位連接的電阻
- 根據 EN 61557-4 使用 ±200 mA 電流測量保護連接連續性
- 測試導線的自動校準 – 可以使用任何導線
- 帶有聲音信號的低電流電阻測量
相序指示

附加功能

使用接觸電極檢查 PE 連接的正確性。
測量電壓 (0 … 500 V) 和網絡頻率。
記憶 990 個結果。
無線數據傳輸到計算機。
背光鍵盤。

Add to wishlist

描述

規格

測量功能	測量範圍	顯示範圍	解析度	準確性
故障迴路阻抗
故障迴路 Z _L-PE , Z _L-N , Z _L-L	0.13 Ω…1999 Ω 符合。符合 IEC 61557	0.00 Ω…1999 Ω	從 0.01 Ω	±(5% mv + 3位)
RCD 模式下的故障迴路 Z _L-PE	從 0.5 Ω…1999 Ω 符合。符合 IEC 61557	0.00 Ω…1999 Ω	從 0.01 Ω	從 ±(6% mv + 5 位)
RCD 參數的測量
RCD 脫扣測試和脫扣時間測量 t _A測量電流 0,5 I _Δn , 1 I _Δn , 2 I _Δn , 5 I _Δn
一般和短延時RCD	0 毫秒…300 毫秒	0 毫秒…300 毫秒	1 毫秒	±(2% mv + 2位)
選擇性RCD	0 毫秒…500 毫秒	0 毫秒…500 毫秒	1 毫秒	±(2% mv + 2位)
測量 RCD 脫扣電流 I _A測量電流 0,3 I _Δn …2,0 I _Δn
正弦剩餘電流用（交流型）	3.0 毫安…500 毫安	3.0 毫安…500 毫安	從 0.1 毫安	±5% I _Δn
用於單向剩餘電流和單向 6 mA DC 偏置（A 型）	3.5mA…420mA	3.5mA…420mA	從 0.1 毫安	±10% I _Δn
絕緣電阻
測量電壓 100 V	100 kΩ…99.9 MΩ 符合。符合 IEC 61557-2	0 kΩ…99.9 MΩ	從 1 kΩ	±（5% mv + 8 位）
測量電壓 250 V	250 kΩ…199.9 MΩ 符合。符合 IEC 61557-2	0 kΩ…199.9 MΩ	從 1 kΩ	±（5% mv + 8 位）
測量電壓 500 V	500 kΩ…599.9 MΩ 符合。符合 IEC 61557-2	0 kΩ…599.9 MΩ	從 1 kΩ	±（5% mv + 8 位）
保護導體和等電位連接的電阻
使用 ±200 mA 電流測量保護導體和等電位連接的電阻	0.12 Ω…400 Ω 符合。符合 IEC 61557-4	0.00 Ω…400 Ω	從 0.01 Ω	±(2% mv + 3 位數)
小電流電阻測量	0.0 Ω…1999 Ω	0.0 Ω…1999 Ω	從 0.1 Ω	±(2% mv + 3 位數)
相序指示	同向（正確），相反方向（錯誤），U _L-L電壓：100 V…440 V (45 Hz…65 Hz)
